TI-600/5 PRZEKŁADNIK PRĄDOWY 600/5A 5VA KL.0.5

Dodaj do porównania Dodaj do schowka
Zasoby dotyczące bezpieczeństwa i produktów
X
  • Załączniki bezpieczeństwa
    Załczniki do produktu
    Załączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
  • Informacje o producencie
    Informacje o producencie
    Informacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.
    ff filipowski spółka komandytowa
  • Osoba odpowiedzialna w UE
    Osoba odpowiedzialna w UE
    Podmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.
EAN: 5908312595014
Kod producenta TI-600-5
Waga produktu 0.322 kg
Realizacja zamówienia: 2 dni
Producent ff filipowski spółka komandytowa
średnia: 0.0 z 0 ocen:
Cena brutto: 85,75 PLN Cena netto: 69,72 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Automat zmierzchowy AWZ 230 V - Szablon Produktowy - F&F
automatyka domowa i przemysłowa

TI-600-5

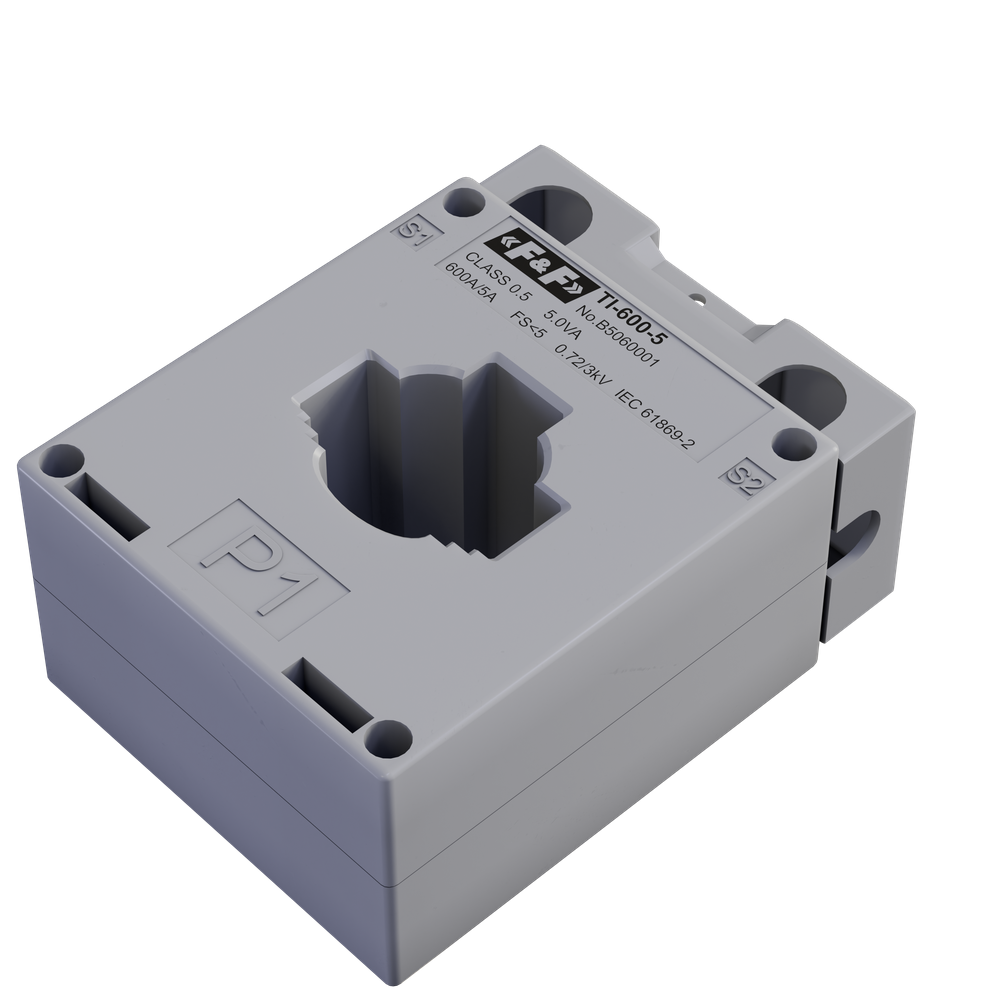

Przekładnik prądowy TI-600-5

Przekładnik prądowy TI-600-5 do precyzyjnego pomiaru 600/5 A

Przekładnik prądowy TI-600-5 to jednofazowy transformator prądowy z zamkniętym rdzeniem, przeznaczony do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości zgodne z zakresami urządzeń kontrolnych i pomiarowych. Dzięki przekładni 600/5 A oraz klasie dokładności 0,5 urządzenie sprawdza się w układach monitorowania energii, pomiaru obciążeń oraz integracji z licznikami i aparaturą kontrolną w automatyce budynkowej oraz przemysłowej. Konstrukcja o mocy 5 VA i częstotliwości pracy 50÷60 Hz umożliwia zastosowanie w typowych instalacjach AC, w których wymagany jest stabilny pomiar dużych prądów bez bezpośredniego obciążania toru pomiarowego. TI-600-5 jest przeznaczony do pracy z przewodem przechodzącym przez otwór P1/P2, a zaciski wtórne S1/S2 pozwalają podłączyć obwód pomiarowy urządzenia kontrolnego lub licznika. To rozwiązanie dla instalacji, w których potrzebne są przekładniki prądowe do stałej zabudowy, a nie przekładniki z rdzeniem otwieranym. Model TI-600-5 może być stosowany jako przekładnik do liczników, analizatorów i systemów nadzoru parametrów sieci. Zgodność z normą IEC 60044-1, napięcie przebicia izolacji 3 kV/1 min oraz współczynnik bezpieczeństwa FS < 5 wspierają bezpieczną i przewidywalną eksploatację. Transformatory prądowe tego typu ułatwiają kontrolę zużycia energii, diagnostykę obciążeń i automatyzację procesów, zapewniając pomiar prądu w formie wygodnej dla urządzeń pomiarowych.
Przekładnik prądowy TI-600-5

Dlaczego warto wybrać TI-600-5?

Jednofazowy przekładnik prądowy

Przekładnia 600/5 A

Klasa dokładności 0,5

Moc znamionowa 5 VA

Rdzeń zamknięty

Prąd wtórny 5 A

Zaciski śrubowe 4 mm²

Montaż tablica lub szynoprzewód

Stopień ochrony IP20

Przekładnia 600/5 A pozwala przekształcić wysoki prąd pierwotny na standardowy prąd wtórny 5 A, odpowiedni dla liczników, analizatorów i urządzeń kontrolnych. Klasa 0,5 wspiera dokładny odczyt w systemach monitorowania energii i kontroli obciążeń.

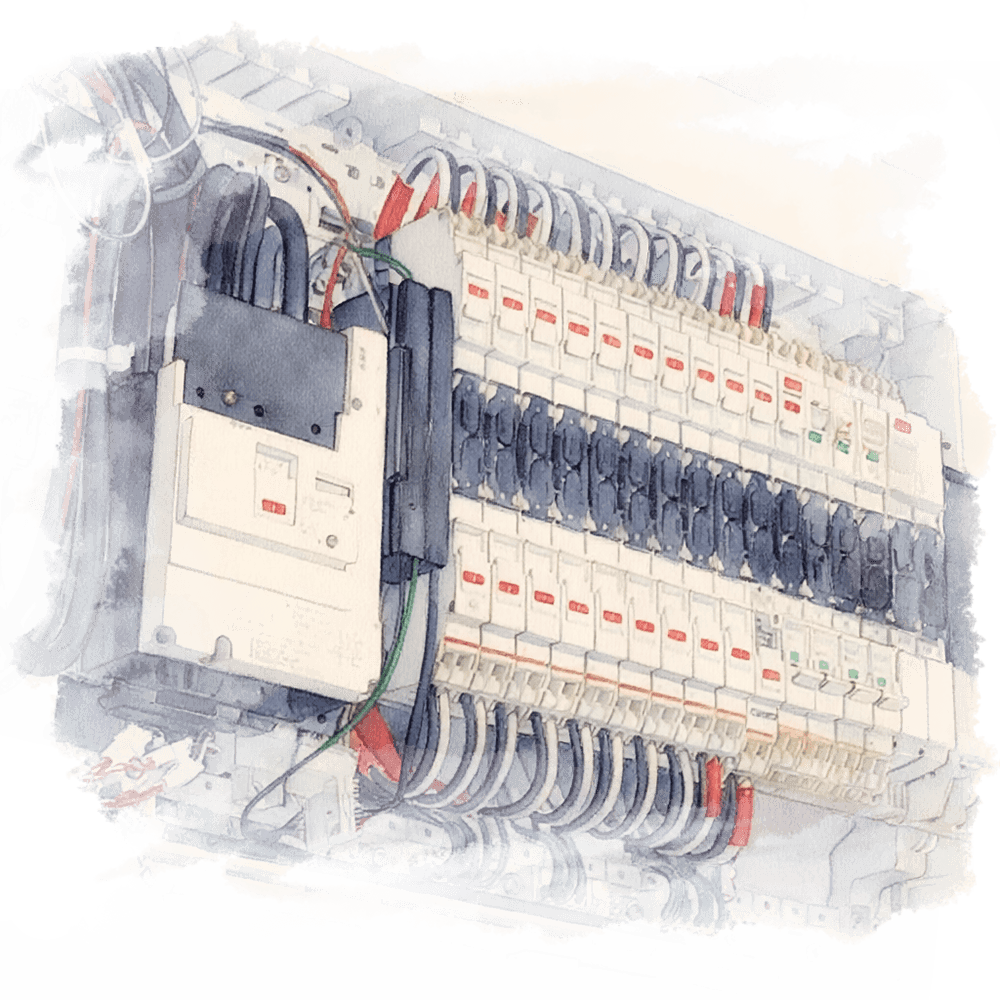

Zaciski wtórne S1/S2 umożliwiają podłączenie przekładnika do obwodu pomiarowego urządzenia nadzorczego. Dzięki temu TI-600-5 może być wykorzystywany w rozdzielnicach, systemach pomiarowych oraz aplikacjach automatyki, gdzie liczy się powtarzalność sygnału i prosta integracja.

Maksymalne napięcie pracy 0,66 kV AC, napięcie przebicia izolacji 3 kV/1 min oraz współczynnik bezpieczeństwa FS < 5 zwiększają niezawodność pracy w układach pomiarowych. Urządzenie spełnia wymagania normy IEC 60044-1, co ułatwia dobór do profesjonalnych instalacji elektrycznych.
Przekładnik prądowy TI-600-5 Przekładnik prądowy TI-600-5 Przekładnik prądowy TI-600-5
Pomiar prądu

Pomiar prądu

Dostosowuje duże prądy do wejść pomiarowych 5 A.

Dokładność

Dokładność

Klasa 0,5 wspiera wiarygodną kontrolę obciążenia.

Uniwersalny montaż

Uniwersalny montaż

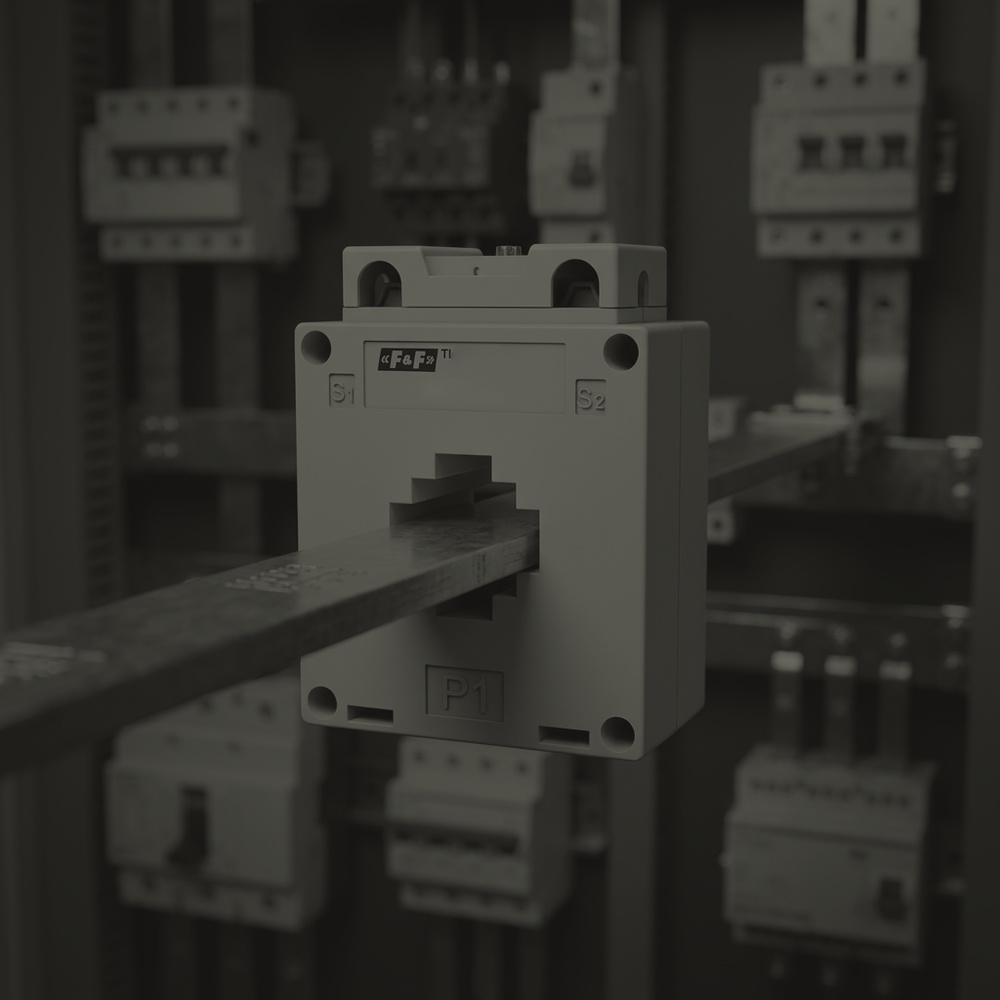

Pracuje pionowo lub poziomo, na tablicy albo szynoprzewodzie.

TI-600-5 – wizualizacja urządzenia

Przekładnik prądowy TI-600-5

Poznaj inne zalety TI-600-5

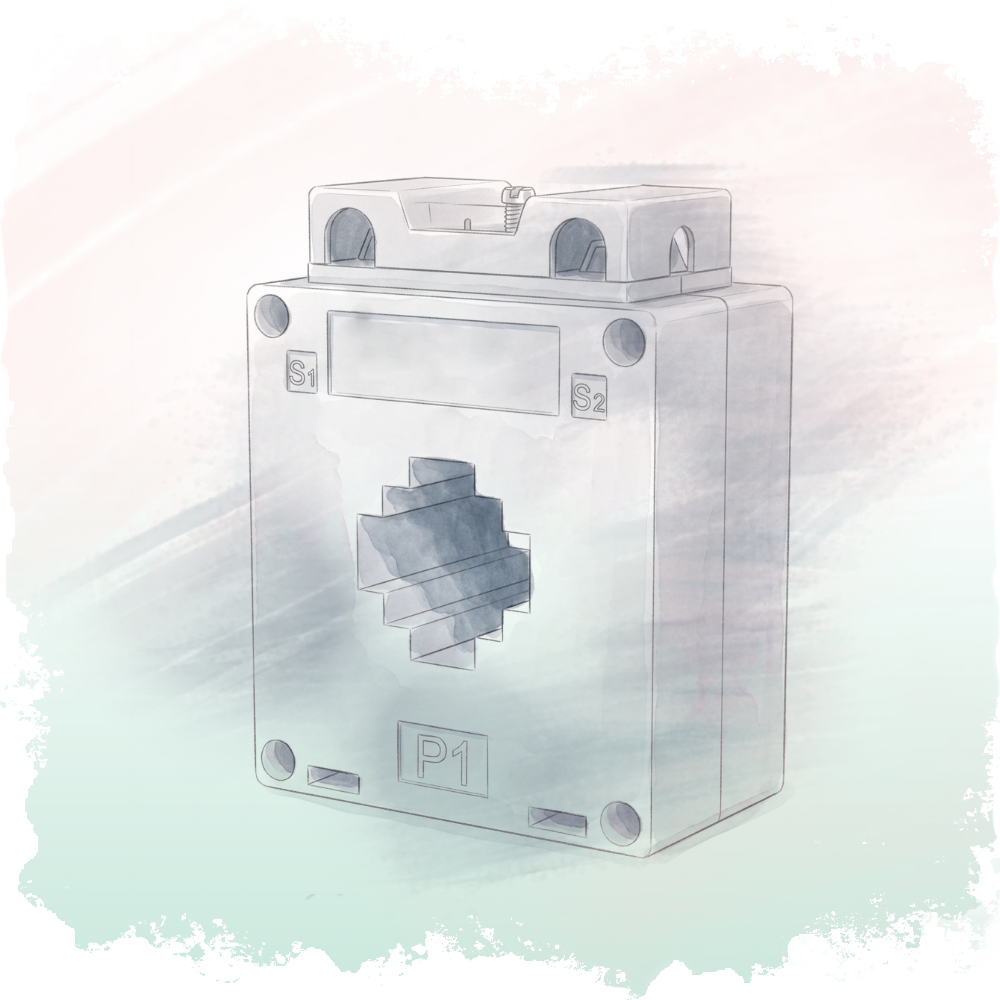

Na zewnątrz widoczna jest zwarta obudowa przekładnika z zamkniętym rdzeniem, przeznaczona do stałej zabudowy w torze pomiarowym.

Centralny otwór umożliwia przeprowadzenie przewodu lub szynoprzewodu z mierzonym prądem przez przekładnik.

Widoczne zaciski śrubowe służą do podłączenia uzwojenia wtórnego do obwodu pomiarowego urządzenia kontrolnego lub licznika.

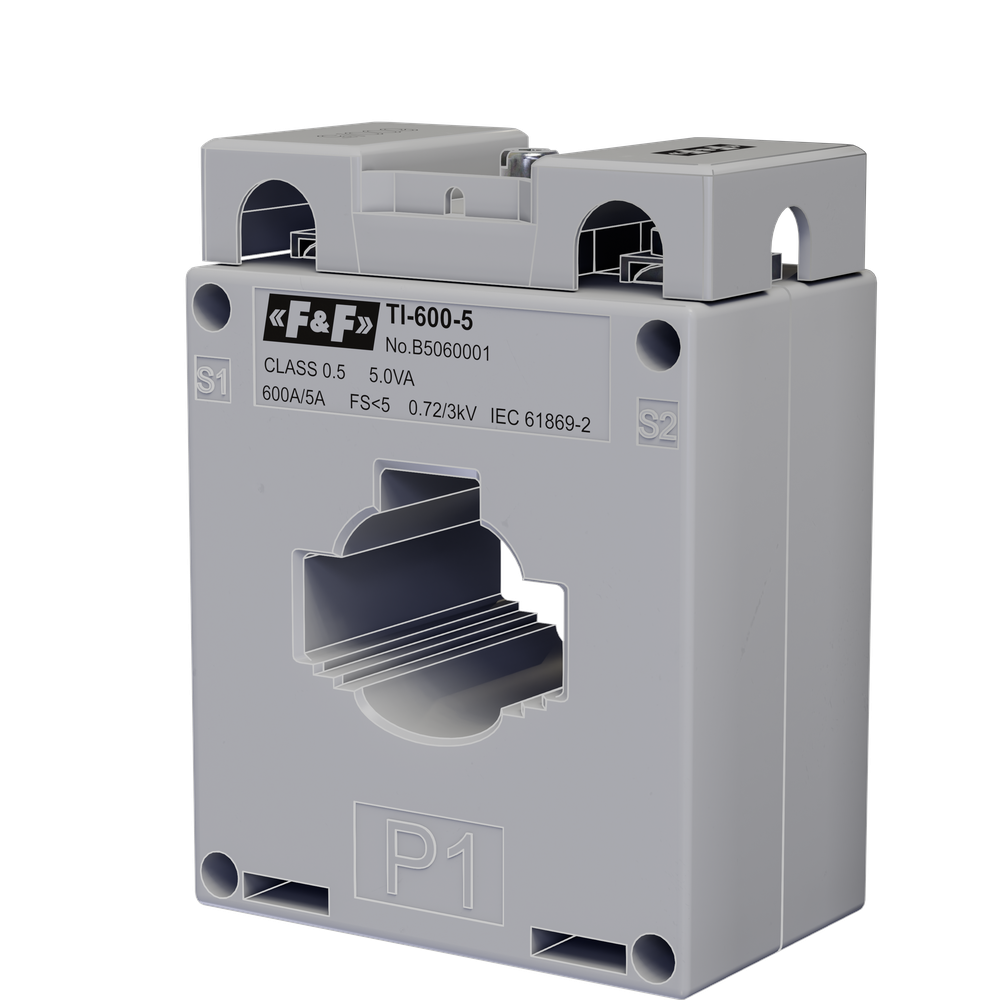

Na obudowie znajdują się oznaczenia toru pierwotnego P1/P2 oraz zacisków wtórnych S1/S2, ułatwiające prawidłowe podłączenie.

Kształt obudowy i wymiary urządzenia pozwalają na montaż w tablicy lub na szynoprzewodzie, w pozycji pionowej albo poziomej.

Materiały dodatkowe

WIFI Monitor energii do pompy ciepła, fotowoltaiki. Dwukierunkowy pomiar energii. NOWY v.2024 — Zobacz także nasze inne urządzenie

FOX Modbus Energy - integrator liczników F&F z modbus do chmury FOX — Zobacz także nasze inne urządzenie

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

PORADNIK

Parametry Techniczne

Model
Przekładnik prądowy przelotowy
Znamionowy prąd pierwotny
600 A
Znamionowy prąd wtórny
5 A
Znamionowa wtórna moc pozorna
10 VA
Legalizowany
Nie
Z ochroną przed dotykiem
Tak
Średnica przepustu
30 mm
Mocowanie zatrzaskowe
Nie
Z szyną miedzianą
Nie
Liczba wejść pierwotnych
1

Dane techniczne

B2B

  • Klasa dokładności:

    0,5

  • Klasa dokładności (N):

    0.5

  • Liczba wejść pierwotnych:

    1

  • Model:

    Przekładnik prądowy przelotowy

  • Pobór mocy:

    0 W

  • Podłączenie obwodu wtórnego:

    Połączenie śrubowe

  • Przyłącze obwodu wtórnego:

    Połączenie śrubowe

  • Skalibrowany:

    Nie

  • Szerokość przepustu:

    40 mm

  • Średnica przepustu:

    30 mm

  • Współczynnik przetężeniowy:

    FS 5

  • Wysokość przepustu:

    40 mm

  • Znamionowa wtórna moc pozorna:

    10 VA

  • Znamionowy prąd pierwotny:

    600 A

  • Znamionowy prąd wtórny:

    5 A
